Dans les installations de stockage frigorifique, des systèmes de circulation d’air correctement conçus garantissent une répartition uniforme de la température, évitent les points chauds, minimisent la consommation d’énergie et réduisent les risques de détérioration.
Comprendre la circulation de l’air dans une chambre froide
La dynamique de la circulation de l’air fait référence au mouvement, à la direction, à la vitesse et à la répartition de l’air dans un espace de stockage frigorifique. Les chambres froides utilisent généralement des ventilateurs d’évaporateur ou des refroidisseurs d’air pour souffler de l’air froid dans toute la chambre.
Le comportement de cet air, la façon dont il se déplace, interagit avec les marchandises stockées et retourne vers l’évaporateur, détermine la capacité de la chambre à maintenir une température basse uniforme.
Trois aspects clés doivent être pris en compte :
- La vitesse et le volume de l’air
- Les schémas de distribution et de circulation de l’air
- Les voies de retour de l’air et le contrôle de la stratification
Pourquoi la circulation de l’air est-elle importante dans les entrepôts frigorifiques ?
Une mauvaise conception de la circulation de l’air ou une circulation de l’air bloquée peut entraîner :
- Une stratification de la température (zones froides et chaudes)
- Accumulation d’humidité et condensation
- Températures inégales des produits
- Consommation d’énergie plus élevée
- Détérioration accélérée des produits
À l’inverse, une circulation de l’air bien optimisée garantit :
- Un refroidissement uniforme dans toute la pièce
- Une infiltration de chaleur minimisée
- Une meilleure conservation des produits
- Une réduction de la charge de travail du compresseur
Composants clés influençant la circulation de l’air
1. Ventilateurs d’évaporateur
Ces ventilateurs sont au cœur de la dynamique de la circulation de l’air dans une chambre froide. Ils aspirent l’air chaud renvoyé et font circuler l’air refroidi dans la pièce. Des facteurs tels que la taille du ventilateur, l’angle des pales, la vitesse et l’emplacement ont une grande influence sur l’efficacité du refroidissement de la pièce.
2. Systèmes de rayonnage
La disposition des rayonnages de stockage influence la façon dont l’air circule dans l’espace. Pour une circulation optimale de l’air, les rayonnages doivent laisser suffisamment d’espace entre les unités et éviter de bloquer les voies de retour d’air.
3. Modèles de distribution de l’air
Il existe deux méthodes principales :
- Flux d’air direct (projection) : l’air froid est dirigé depuis les évaporateurs vers toute la pièce en suivant un trajet rectiligne.
- Flux circulatoire : conçu pour créer un mouvement d’air en boucle qui minimise la stagnation et équilibre la température.
4. Voies de retour d’air
Une voie de retour adéquate est essentielle pour recirculer efficacement l’air. Si la voie de retour est bloquée (par des palettes empilées de manière excessive ou une disposition inappropriée), l’efficacité du refroidissement diminue considérablement.
Meilleures pratiques pour optimiser la circulation de l’air dans les chambres froides
1. Conception à l’aide de l’analyse CFD
La modélisation par dynamique des fluides computationnelle (CFD) est une technique de simulation utilisée lors de la conception de chambres froides pour prédire les schémas de circulation de l’air. Elle permet d’identifier les zones mortes potentielles, d’optimiser l’emplacement des ventilateurs et d’équilibrer la distribution de l’air.
2. Maintenir un espace libre suffisant
Toujours laisser un espace libre suffisant entre :
- Les murs et les marchandises stockées (au moins 10 à 15 cm)
- Le plafond et le haut des rayonnages
- Le sol et le bas des palettes
Cela permet une meilleure circulation de l’air et empêche la stagnation de l’air froid.
3. Optimiser la direction du jet d’air

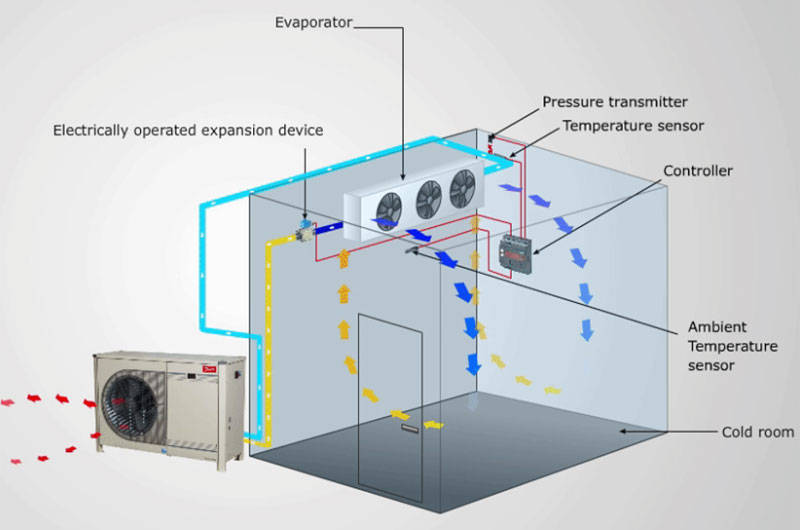

Les ventilateurs de l’évaporateur doivent diriger le flux d’air sur toute la longueur de la pièce, et non vers l’entrée ou les murs. Idéalement, l’air doit circuler au-dessus des produits, être dévié vers le bas, puis revenir le long du sol vers l’évaporateur.
4. Utiliser des conduits d’air (si nécessaire)
Dans les pièces plus grandes ou de forme inhabituelle, les conduits d’air permettent de répartir uniformément le flux d’air dans toutes les zones. Ils sont particulièrement utiles lorsque le flux d’air n’atteint pas certaines zones en raison de la distance ou d’obstacles.
5. Évitez de surcharger la chambre froide
La surcharge perturbe la circulation de l’air et crée des points chauds. Respectez toujours la disposition de stockage recommandée. Un espacement adéquat des charges empêche le blocage de l’air froid et favorise des températures constantes.
Problèmes courants liés à la circulation de l’air et solutions
| Problème | Cause | Solution |
| Points chauds près des portes | Ouverture fréquente des portes ou rideaux d’air inadéquats | Utilisez des rideaux à lanières ou des sas et limitez le temps d’ouverture des portes |
| Accumulation de glace sur les évaporateurs | Mauvaise circulation de l’air ou humidité élevée | Dégivrez régulièrement les évaporateurs et entretenez les voies de retour d’air |
| Températures inégales | Mauvais emplacement des ventilateurs ou circulation d’air obstruée | Réévaluez la configuration des ventilateurs et l’agencement du stockage |
| Consommation d’énergie excessive | Ventilateurs fonctionnant en continu à pleine vitesse | Utilisez des ventilateurs à vitesse variable et des capteurs de température |
Considérations particulières selon le type de chambre froide
1. Chambres froides pour denrées périssables
Nécessitent une circulation d’air modérée (faible vitesse) pour éviter la déshydratation des produits. Évitez de diriger le flux d’air directement sur les produits.
2. Congélateurs
Ils ont besoin d’une circulation d’air plus forte et continue pour maintenir une température de -18 °C ou moins. La stratification de l’air est plus probable dans ce cas, il est donc essentiel de gérer la circulation de l’air de retour.
3. Chambres froides pharmaceutiques
Une uniformité stricte de la température (±1 °C) est obligatoire. Des simulations CFD, des ventilateurs à haut rendement et un équilibrage de l’air sont souvent nécessaires pour respecter les normes réglementaires.
Progrès technologiques en matière de contrôle du flux d’air
1. Ventilateurs à vitesse variable
Ajustez la vitesse des ventilateurs en fonction de la température requise, ce qui réduit les coûts énergétiques et évite le refroidissement excessif.
2. Capteurs et surveillance intelligents
Les systèmes modernes utilisent des capteurs IoT pour surveiller en continu le flux d’air, la température et l’humidité, ce qui permet une maintenance proactive et une détection plus rapide des problèmes.
3. Systèmes de contrôle adaptatifs
Certaines chambres froides utilisent des contrôleurs basés sur l’IA qui apprennent les habitudes d’utilisation et optimisent automatiquement la distribution du flux d’air.
Le rôle de la maintenance dans le maintien de l’efficacité du débit d’air
Même la meilleure conception de débit d’air peut échouer sans une maintenance régulière :
- Nettoyez régulièrement les serpentins de l’évaporateur et les ventilateurs pour éviter l’accumulation de poussière ou de givre.
- Inspectez les moteurs et les courroies des ventilateurs pour détecter toute usure.
- Vérifiez périodiquement la vitesse du débit d’air à différents points pour détecter tout déséquilibre.
- Assurez-vous que les capteurs sont calibrés et fonctionnent correctement.
